重型旋臂起重机简介
BZZ重型旋臂起重机是定柱式悬臂起重机的延伸产品，采用了回转支承与变截面臂结构，起重高达2-20T，回转半径达7-12米。在操作方式上，用户可选择手电门操作或无线遥控。本机适用于冶金、铁路、码头及机械制造等行业的物料吊运作业。许多场合下可替代桥式起重机和龙门吊作业，投资少、效益高，该产品投放市场后颇得用户好评。
产品图片
重型悬臂吊设计优势
针对悬臂吊的单支撑稳定性差、振动大、结构欠优化等问题，重型旋臂起重机采用双驱动双支撑设计，结构紧凑，使用可靠，维修简单方便，与普通悬臂吊相比，具有起吊货物重、旋转半径大、稳定性增加。重型旋臂起重机用于机加工车间大型零部件的工件装卸，组装车间的装配和修理，铸造车间大型物品的吊装工作。尤其适用于流动性强的物品转运和移动，比传统龙门吊简单灵活，比天车轻巧紧凑。
重型旋臂起重机结构组成
旋臂吊由立柱、横臂机构、支撑系统和电器控制系统等四大部分组成，如图1、图2所示。
- 立柱：该部分由底板、加强板、立柱体、旋转轴盘、旋转轴组件等组成。底板可固定在水泥基础上（固定式）或固定在移动汽车上（移动式）。机体可绕旋转轴座在345或360范围内转动。
- 横臂机构：该部分由横臂、工字钢、旋转套、支撑板、限位块和电动葫芦等部分组成。旋转套一端通过立柱旋转轴头部连接后，在立柱和横臂机构的有机组合下，电动葫芦可以实现起吊重物的垂直升降，同时，在工字钢下沿的两侧由两对滚轮作水平往复直线运动。
- 支撑系统：该系统由支撑臂、连接板、变速箱、销轴、旋转滚轮等组成。在对横臂起支撑作用的同时，增加横臂的抗弯性，来增强横臂的强度。当操作者按正反按钮后，交流接触器通过吸合、脱开，接通电源带动横臂机构旋转移动，从而带动重物沿旋转轴线做正或反旋转运动。旋臂起重机速度可根据用户需要在8m/min（钢丝绳电动葫芦）或1~6.3m/min（环链电动葫芦）内调节。
- 电器控制部分：该部分由电动机、塑壳式断路器、熔断器、控制按钮、交流接触器、小型继电器、控制变压器等组成。本机使用三相380V、50Hz工作电源，控制电路使用24V电源。电源进线可以从机座底部或电器箱左侧引入。当塑壳式断路器打开后，按下控制按钮的上升或下降按钮时，电器系统开始工作。
大吨位的悬臂吊一般起吊货物体积大、重量大，有线控制按钮操作不方便时，根据用户的需求可以采用无线遥控（图3）控制起吊重物的上升或下降、水平左右移动、正反旋转或静止状态。
双支撑
- 双支撑的构成：如图4所示，双支撑由支撑板、变速箱、旋转滚轮等组成。
- 工作原理：支撑板增大了横臂支撑点的位置，横臂刚性增加，减小了挠度变形；四个滚轮支撑在立柱腰带上，减小立柱弯曲变形，提高了整机的稳定性。
（1）当起吊重物时，双支撑的两个变速箱上，总共四个滚轮同时受力正向或反向旋转，带动重物旋转运动。
（2）当静止时，四个滚轮支撑重物，弯曲挠度减小，定位准确。
双支撑功能，增大了吊臂支撑点到旋转的跨距，提高了吊臂刚性，减小了弯曲挠度，吊装精度高，同时与单支撑相比，起吊货物重，旋转半径大，振动小，噪声低，结构新颖紧凑，使用可靠，维修简单方便，能使重物更加可靠和地搬运。
重型旋臂吊双驱动
一般生产的旋臂起重机，采用单驱动的方法进行横臂的正向或反向旋转，由于驱动力小，旋转滚轮打滑，运动平稳差。而双驱动悬臂起重机既使用了双动力的方法，又增大了横臂的支撑位置，受力后挠度变形尺寸大幅度减小，驱动力大、传动平稳、反应快、稳定性高。
双驱动特性具有以下特点：
- 精度高：在定位精度要求较高的情况下，保证吊运货物的稳定性和一致性，缩短吊运时间；
- 快速响应：良好的快速响应特性，按要求运动、静止的响应迅速快捷；
- 低速大扭矩：起重吊运设备要求低速时，有大的转矩输出，双驱动突出地显现此优点特性；
重型悬臂吊变速箱

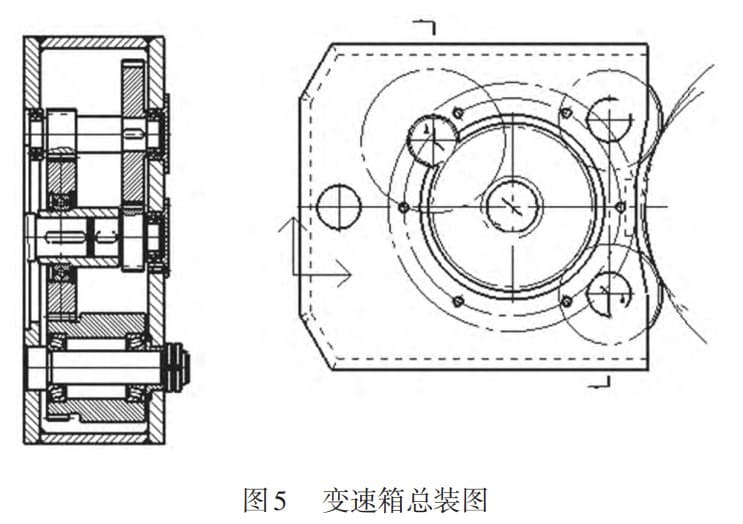

变速箱（图5）由三对相互啮合的齿轮逐级减速来实现低速运动，解决了起吊重物移动时，摆动大、横臂抖动大、冲击力大等弊端。
同类产品技术的对比分析
- 重型旋臂起重机双支撑功能，能使重物更加可靠和地搬运。
- 旋转中设置了双驱动装置，在大吨位重物的旋转时动力足，避免了悬臂起重机起吊开始时横臂动，而重物短时间静止的发生。
- 克服了单驱动由于驱动力小选转滚轮打滑、运动平稳差的问题。
- 传动稳定，反应快，振动小，噪音低、性高。
重型悬臂吊采用双支撑功能，使重物能更加可靠的搬运。旋转中设置了双驱动装置，在大吨位重物的旋转时，具有动力足，避免了旋臂起重机起吊开始时横臂抖动。克服了单驱动由于驱动力小旋转滚轮打滑，运动平稳差的问题，使旋臂起重机的稳定性增大、提高。
目前，旋臂起重机应用领域主要是机械加工制造行业，而它比机械手成本低、实用，比汽车吊简单、可靠，比天车灵巧、方便，若将悬臂起重机进一步改进，可以极大地拓展其适用的行业。
厂家优势
旋臂起重机是广泛应用于机械加工过程的起重机。随着市场竞争的日益激烈，对起重机的质量和价格提出了更高要求。
重科作为有着15年经验的起重机生产厂家，采用现代设计方法和信息技术，对传统设计、计算模型、计算方法进行技术提升，与常规设计对比表明，重科旋臂起重机各结构部件的力学性能，实现了整体经济性和可靠性的匹配。能够生产质高价廉、轻巧美观的旋臂起重机，提高了企业的竞争力和技术创新能力。
