壁行式旋臂起重机简介
壁行式旋臂起重机是在壁柱式旋臂起重机的基础上研制的一种新型物料吊运设备。该机运行于3条轨道上，安装于厂房的立柱支撑上，沿着道轨可做纵向运动，同时电动葫芦又可完成沿悬臂的横向运动以及垂直方向的起吊。另外，壁行式起重机具有独立的行走轨道，行走在常规桥式起重机之下，它不同于常规的工作岗位旋臂吊，可以同时服务于多个工作岗位，极大的扩展了作业范围，更为有效的利用了厂房空间，对大跨径厂房提供合适的起重机工作区域，使用效果更加理想。壁行式起重机大多用在跨度大、靠近墙壁附近处吊运作业比较频繁的场合。适用于库房、码头、货物作短距离搬运装卸之用，为钢结构厂房或生产流水线提供理想的起重机械，使用可靠，转动灵活，从而减轻工人的作业强度，提高生产率。
产品图片
壁行式旋臂起重机的结构
壁行式悬臂起重机作为起重机械中的一员，具有起重机械的一般结构：提升部分、移动部分和支撑部分。从具体结构上来分析，壁行式悬臂起重机由五个部分组成：
- 电动葫芦：电动葫芦包括电动葫芦及其悬挂行走部分，电动葫芦用来实现重物的提升，悬挂行走部分则通过轨道带动电动葫芦和重物的移动。
- 悬臂梁：悬臂梁由箱型梁、工字钢轨道、加强筋、限位器等构成。箱型梁和工字钢轨道用来支撑悬挂电动葫芦，并为其提供行走轨道；加强筋用来加强悬臂梁的承载能力和抗弯性能；限位器用来限制电动葫芦的位移，保证工作。
- 立柱：立柱由箱型梁、加强筋和固定螺栓组等组成，起固定支撑的作用。立柱模块通过焊接和悬臂梁模块固定，通过螺栓组与大车行走模块固定。
- 大车行走：大车行走通过上轨道的两个水平导向轮和下轨道的两个竖直导向轮、两个水平导向轮实现壁行式悬臂起重机的整体移动，还起到一定的固定和承载作用。
- 辅助设施：辅助设施包括载荷限制器、控制面板等辅助部件。
- 标准件和通用件库：标准件和通用件库主要包括电机、联轴器、制动器、螺栓、轴承等标准件和通用件。通过标准件和通用件库，可以根据不同的型号进行快速选择调用，提高设计效率。
壁行式悬臂起重机的工作参数
壁行式悬臂吊的工作参数主要包括：载荷情况、利用级别、工作类型、额定起重量、起升高度、悬臂梁有效长度、电动葫芦起升速度、电动葫芦运行速度和起重机运行速度等。其中，载荷情况根据起升额定载荷的频率分为轻载、中载、重载和特重载；利用级别根据循环次数分为U0~U9；工作类型根据起重机载荷情况和起重机利用级别分为A1~A8 。
壁行式悬臂吊型号

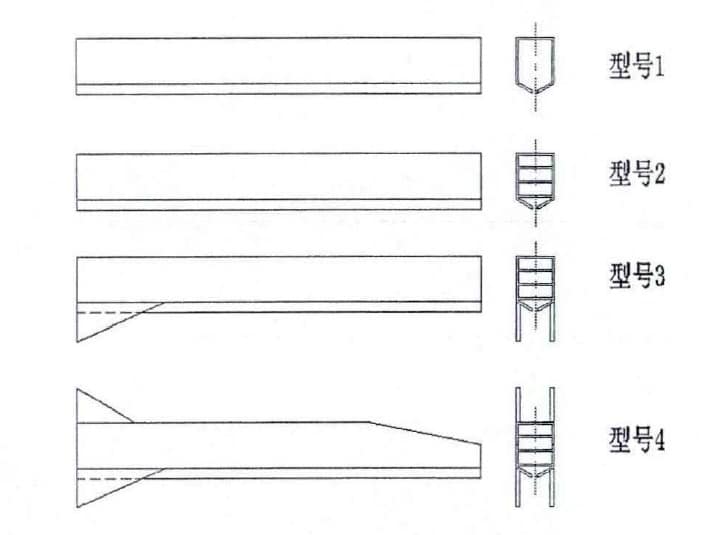

壁行式悬臂起重机根据起重量、悬臂长度等工作参数的不同，其基本结构形式也有所变化。在壁行式悬臂起重机的组成模块中，电动葫芦、立柱和大车行走3个模块的基本结构不会随着工作参数的变化而变化，变化的仅仅是结构尺寸，但是悬臂梁作为主要承载部分，其结构受参数变化影响较大，特别是起重量和悬臂长度。因此，根据起重量和悬臂长度的不同将悬臂梁的结构分为以下4种类型：
- 型号1是由钢板直接折弯而成，适合于起重量小、悬臂短的情况；
- 型号2在型号1的基础上在内部焊接了加强筋，提升悬臂梁的抗扭性能，适合于起重量小、悬臂较长的情况；
- 型号3在型号2的基础上，在悬臂梁与立柱的连接部位的下侧添加了加强筋，提高了悬臂梁的承载能力，适合于起重量较大、悬臂较长的情况；
- 型号4跟型号3相比，在上侧也添加了加强筋，且将悬臂梁改为变截面形式，适合于起重量大、悬臂长的情况。

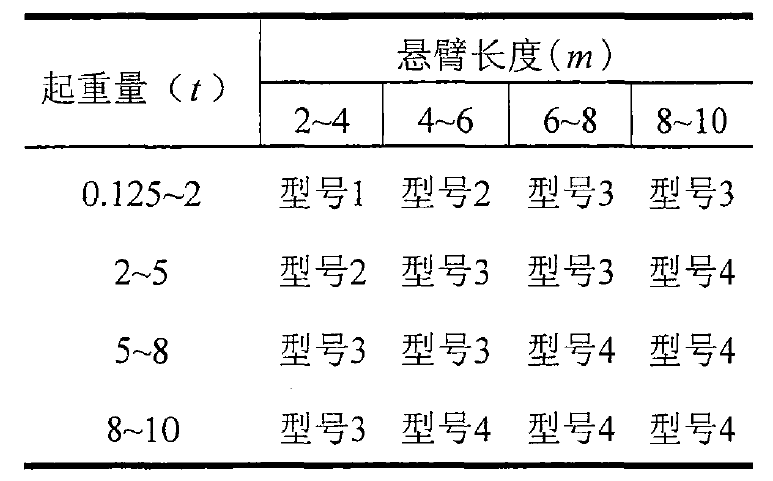

悬臂梁结构型号根据不同起重量和悬臂长度的具体选择如表所示：
壁行式悬臂吊 VS 天车 VS 立柱式悬臂吊
- 天车在大批物料的搬运上有很大优势，但天车无法在同一时间顾及到每一个工位，而且在小批物料的搬运上又显得大材小用。
- 立柱式旋臂起重机适合于小批物料的搬运，并且可以分配到每一个工位，但其只能将物料在旋转半径内进行搬运，范围有限，而且庞大的数量也会占用庞大的资金和生产空间。
- 壁行式悬臂起重机是一种新型的小型起重设备，具有结构紧凑、行动灵活、操作简便、效率高、节省空间等优点。它可以通过安装在车间内的行走轨道进行移动，并通过电动葫芦的起吊和移动实现物料的搬运工作。壁行式悬臂起重机极大地扩展了作业范围，而且通过和天车的配合使用，代替了立柱式旋臂起重机，限度的利用了生产空间，实现了物料的立体搬运，满足了流水线作业要求，提高了生产效率，从很大程度上改善了车间内的生产窘相。
厂家优势
旋臂起重机是广泛应用于机械加工过程的起重设备。随着市场竞争的日益激烈，对起重机的质量和价格提出了更高要求。
重科作为有着15年经验的起重机生产厂家，采用现代设计方法和信息技术，对传统设计、计算模型、计算方法进行技术提升，与常规设计对比表明，重科旋臂起重机各结构部件的力学性能，实现了整体经济性和可靠性的匹配。能够生产质高价廉、轻巧美观的旋臂起重机，提高了企业的竞争力和技术创新能力。
